Filtro de aire comprimido
Filtro de aire comprimido Filtro de aire comprimido
Solicitud

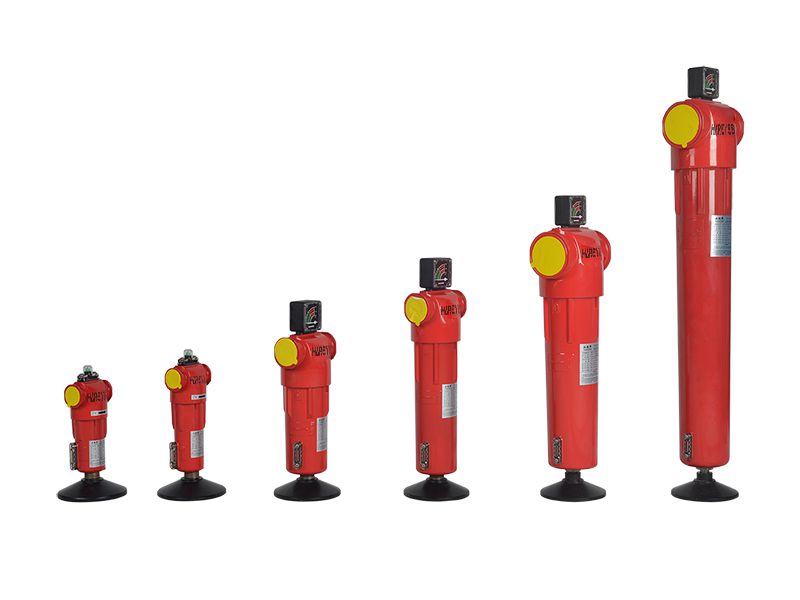

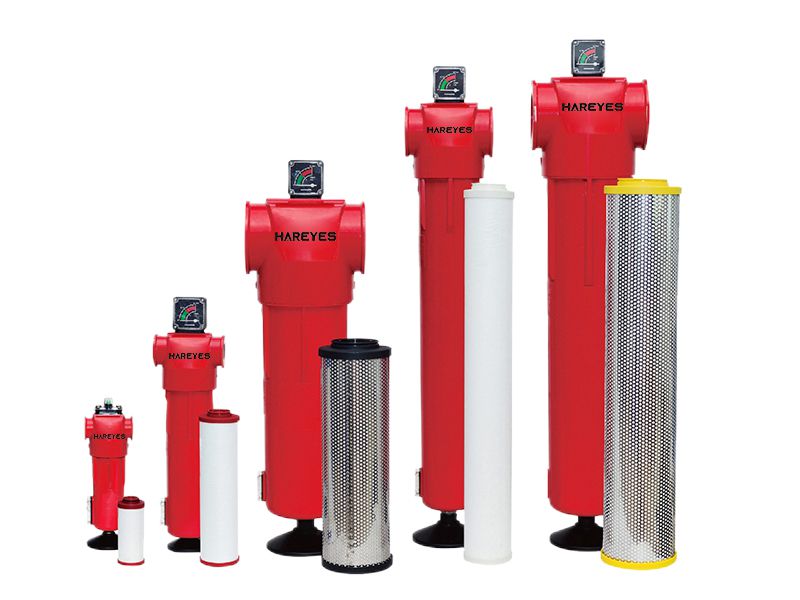

Filtro de aire comprimido

  • El filtro de aire comprimido está construido con una carcasa de aleación de aluminio para mayor precisión estructural y una vida útil prolongada.
  • Cuenta con un diseño exterior refinado y una tecnología superior de roscado o brida para una instalación y mantenimiento sin esfuerzo.
  • Cuenta con un diseño avanzado del núcleo del filtro, lo que lo hace compacto y reduce el espacio necesario para el mantenimiento.
  • Equipado con un manómetro diferencial para medir y mostrar el estado del filtro, evitando así una caída de presión excesiva u obstrucciones anormales del filtro.
  • Incluye un mecanismo de descarga automática de líquidos fiable.
Modelo FA-10 FA-15 FA-18 FA-20 FA-24 FA-28 FA-36 FA-50 FA-75 FA-100 FA-130 FA-170 FA-190 FA-250 FA-280 FA-410
Tamaño del puerto Rc1/2"  Rc3/4" Rc3/4" Rc1" Rc3/4" Rc3/4" Rc1" Rc1" Rc1-1/2" Rc2" Rc2-1/2" Rc2" Rc2-1/2" Rc3" Rc3" Rc3"
Tasa de flujo I/S  16.7 25 30 33.3 40 46.7 60 83.3 125 166.7 216.7 283.3 316.7 416.7 466.7 683.3
(m³/min) m³/min 1 1.5 1.8 2 2.4 2.8 3.6 5 7.5 10 13 17 19 25 28 41
  CFM 35.3 53 63.6 70.6 84.7 99 127.1 177 264.8 353.1 459 600.3 671 883 988.7 1448
Cantidad 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Dimensiones  W (mm) 96 96 96 96 96 138 138 138 138 174 174 174 174 220 220 220
D (mm) 79 79 79 79 79 111 111 111 111 142 142 142 142 184 184 184
H (mm) 261 261 295 261 295 403 403 503 503 736 736 1016 1016 793 793 1050
A 29 29 29 29 29 37 37 37 37 58 58 58 58 74 74 74
B 198 198 233 198 233 296 296 396 396 607 607 887 887 649 649 906
C
(Espacio de la carcasa) 		 118 118 153 118 153 208 208 303 303 469 469 794 794 514 514 764
Modelo FB-007 FB-015 FB-024 FB-035 FB-060 FB-090 FB-120 FB-150 FB-240 FB-240 FB-360 FB-450
Tasa de flujo (m³/min)  0.7  1.5 2.4 3.5 6 9 12 15 24 30 36 45
Tamaño de entrada/salida
(pulgadas/mm) 		 G3/4"-1 G3/4”-1 G111/2” G111/2” G111/2” G211/2” G211/2” G211/2” DN80 DN80 DN100 DN100
Max. presión de trabajo (Bar/PSI)  16/232 16/232 16/232 16/232 16/232 16/232 16/232 16/232 12/174 12/174 12/174 12/174
Dimensiones  An (mm)  280 280 340 340 490 550 930 930 1400 1400 1420 1420
D (mm) 230 230 275 275 420 445 825 825 1300 1300 1320 1320
Al (mm)  90 90 110 110 110 150 150 150 390 390 480 480
Peso neto (kg)  1.2 1.2 2.2 2.2 2.7 11 16 16 40 40 55 60
Modelo de elemento filtrante  007X1  015X1 024X1 035X1 060X1 090X1 120X1 150X1 120X2 150X2 120X3 150X3

Nota: Nos reservamos el derecho de realizar mejoras de diseño sin previo aviso. Las especificaciones del producto están sujetas a cambios y las especificaciones finales pueden variar según la máquina real.
