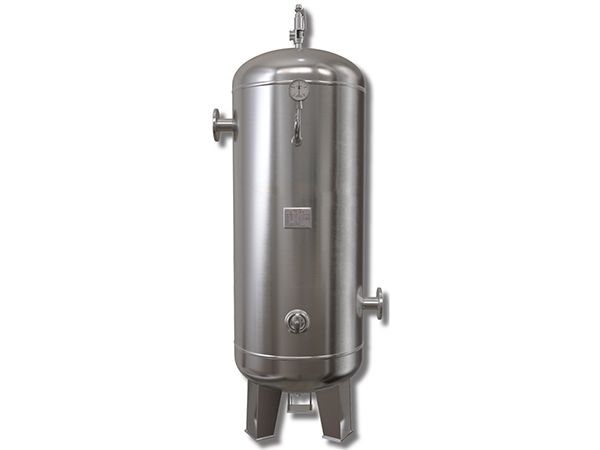

Tanque de almacenamiento de aire

  • Tanque de almacenamiento de aire
  • Tanque de almacenamiento de aire
Solicitud

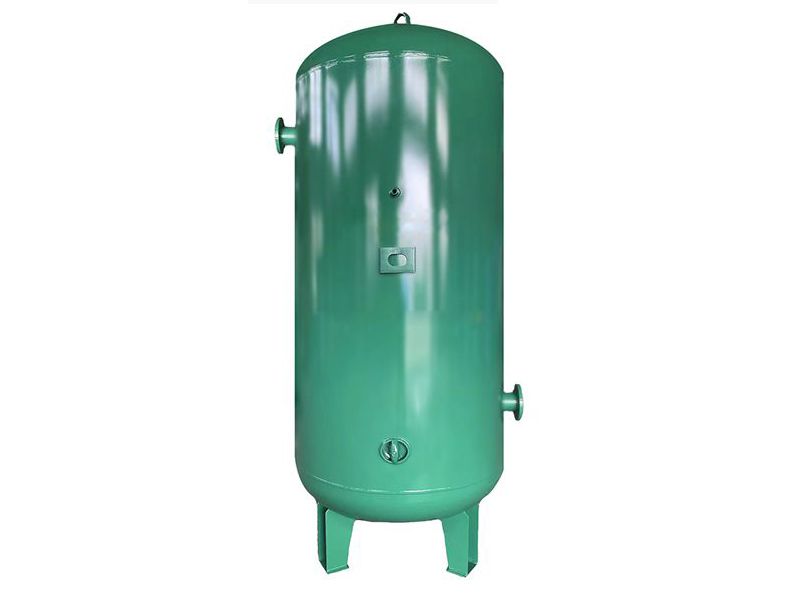

Tanque de almacenamiento de aire de acero al carbono ( < 1.6MPa)
No.
Volumen / Presión de trabajo
(L/Mpa)		 Temperatura de diseño (℃) Altura total (mm) Diámetro interior del recipiente ⌀ (mm) Entrada de aire Salida de aire Soporte Conector de válvula de drenaje Compresor
H1 DN Rosca  H2 DN Rosca  ⌀1 d Volumen de referencia (m³/min)
1 0.3/0.8   1550                     2.5～3
2 0.3/1.0 100 1550   580     1130           2.5～3
3 0.3/1.3 110 1550 550 580 50 Rp11/2" 1130 50 Rp11/2" 400 20 R1/2" 2.5～3
4 0.6/0.8       605     1550           4.8～6
5 0.6/1.0 100 2060   605     1550           4.8～6
6 0.6/1.3 110 2060 650 605 65 Rp11/2" 1610 65 Rp11/2" 470 20 R1/2" 4.8～6
7 1.0/0.8                         8～10
8 1.0/1.0 100 2180   685     1725           8～10
9 1.0/1.3 110 2202 800 730 65 Rp11/2" 1770 65 Rp11/2" 560 25 R1/2" 8～10
10 1.5/0.8   2290   780                 12～15
11 1.5/1.0       780     1780           12～15
12 1.5/1.3 110 2291 1000 781 65 Rp2" 1780 65 Rp2" 700 24 R1/2" 12～15
13 2.0/0.8                         16～20
14 2.0/1.0                         16～20
15 2.0/1.3 110 2810 1000 780 80 Rp2" 2280 80 Rp2" 700 24 R1/2" 16～20
16 3.0/0.8   2962   880     2380           24～30
17 3.0/1.0   2962   881     2380           24～30
18 3.0/1.3 110 2964 1200 882 80   2382 80   840 24 R3/4" 24～30
19 4.0/0.8   3060   930     2430           32～40
20 4.0/1.0   3062   931     2431           32～40
21 4.0/1.3 110 3066 1400 933 100   2433 100   1050 24 R3/4" 32～40
22 5.0/0.8   3750   930     3130           40～50
23 5.0/1.0   3752         3132           40～50
24 5.0/1.3 110 3756 1400 931 100   3133 100   1050 24 R3/4" 40～50
No. Volumen / Presión de trabajo
(L/Mpa)		 Temperatura de diseño (℃) Altura total (mm) Diámetro interior del recipiente Entrada de aire Salida de aire Soporte Conector de válvula de drenaje Compresor
H1 DN Rosca H2 DN Rosca ⌀1 d Volumen de referencia (m³/min)
25 6.0/0.8 110 4360 1400 930 100   3740 100   1050 24 R3/4 48~60
26 6.0/1.0   4362   931     3741           48~60
27 6.0/1.3   4366   932     3743           48~60
28 8.0/0.8 110 4464 1600 981 150   3831 150   1200 30 R1" 64~80
29 8.0/1.0   4464   982     3732           64~80
30 8.0/1.3   4468   984     3732           64~80
31 10/0.8 110 3765 2000 1082 150   2933 150   1500 30 R1" 80
32 10/1.0   3766   1083     2933           80
33 10/1.3   3770   1086     2936           80
34 12.5/0.8 110 4714 2000 1133 150   3833 150   1500 30 R1" 80
35 12.5/1.0   4716         3834           80
36 12.5/1.3   4722   1136     3836           80
37 15/0.8 110 5084 2100 1172 150   4174 150   1550 30 R1" 80
38 15/1.0   5088   1174     4175           80
39 15/1.3   5094   1176     4177           80
40 20/0.8 110 5236 2400 1298 200   4200 200   1800 36 R1" 80
41 20/1.0   5240   1300                 80
42 20/1.3   5244   1302                 80
43 25/0.8 110 6136 2400 1298 200   5095 200   1800 36 R1" 80
44 25/1.0   6140   1300                 80
45 25/1.3   6144   1302                 80
46 30/0.8 110 6896 2500 1324 200   5774 200   1900 36 R1" 80
47 30/1.0   6900   1325     5775           80
48 30/1.3   6908   1329     5779           80
49 40/0.8 110 8676 2500 1323 200   7603 1325   1900 36 R1" 80
50 40/1.0   8680   1325     200           80
51 50/0.8 110 9007 2800 1506 250   6750 250   3000 30 DN40 80
52 50/1.0                         80
53 75/1.0 110 10257 3200 1800 250   8200 250   3400 30 DN40 80
54 75/0.8   10256                     80
Tanque de almacenamiento de aire de acero al carbono (≥1.6MPa)
No. Volumen / Presión de trabajo
(L/Mpa)		 Temperatura de diseño (℃) Altura total (mm) Diámetro interior del recipiente Entrada de aire Salida de aire Soporte Conector de válvula de drenaje Compresor
H1 DN Rosca H2 DN Rosca ⌀1 d Volumen de referencia (m³/min)
1 0.3/1.6 110 1626 550 668 50 1217 50 400 20 R1/2" 2.5~3
2 0.3/3.0   1630   671   1220       R1/2" 2.5~3
3 0.3/4.0   1630   673   1222         2.5~3
4 0.6/1.6 110 2136 650 693 65 1704 65 470 20 R1/2" 4.8~6
5 0.6/2.5   2410 600 697 50 1997 50 420   Rc1" 4.8~6
6 0.6/3.0   2410   698   1998       Rc1" 4.8~6
7 0.6/4.0   2410   635 65 1945 65     Rc1" 4.8~6
8 1.0/1.6 110 2220 800 730 65 1770 65 560 25 R1/2" 8~10
9 1.0/3.0   2220   730   1770       Rc1" 8~10
10 1.0/4.0   2220   730   1770         8~10
11 1.5/1.6 110 2578 1000 780 65 1780 65 670 25 R1/2" 12~15
12 1.5/3.0   2670 950 775   2070       Rc1" 12~15
13 1.5/4.0   2690   794             12~15
14 2.0/1.6 110 2846 1000 783 80 2282 80 700 24 R1/2" 16~20
15 2.0/3.0   2984   854   2364       Rc1" 16~20
16 2.0/4.0   2962   856   2351         16~20
17 3.0/1.6 110 2966 1200 883 80 2383 80 950 24 R3/4" 24~30
18 3.0/3.0   2902   916   2218       DN25 24~30
19 4.0/1.6 110 3068 1400 934 100 2434 100 1050 24 R3/4" 32~40
20 4.0/3.0   3006   968   2218       DN25 32~40
21 5.0/1.6 110 3758 1400 932 150 3134 150 1050 24 R1" 40~50
22 5.0/3.0   3882   956   3106       DN25 40~50
23 6.0/1.6 110 4458 1400 932 150 3834 150 1050 24 R1" 48~60
24 6.0/3.0   4582   956   3806       DN25 48~60
25 8.0/1.6 110 4470 1600 985 150 3731 150 1200 25 R1" 64~80
26 8.0/3.0   4656   990   3840       DN25 64~80
27 10/1.6 110 3772 2000 1087 150 2937 150 1500 30 R1" 80
28 12.5/1.6 110 4724 2000 1137 150 3838 150 1500 30 R1" 80
29 15/1.6 110 5094 2100 1179 150 4179 150 1550 30 Rc1" 80
30 20/1.6 110 5248 2400 1254 200 4200 200 1800 36 Rc1" 80
31 25/1.6 110 6158 2400 1304 200 5094 200 1800 36 Rc1" 80
32 30/1.6 110 6982 2500 1331 200 5781 200 1900 36 Rc1" 80

Nota: Nos reservamos el derecho de realizar mejoras de diseño sin previo aviso. Las especificaciones del producto están sujetas a cambios y las especificaciones finales pueden variar según la máquina real.

Descargar PDF
Equipos de tratamiento de aire relacionados

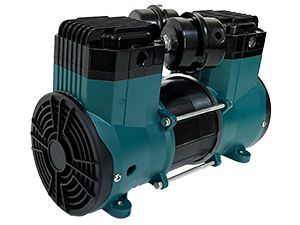

Piezas de repuesto para compresores de aire Piezas de repuesto para compresores de aire
